杭州奧體中心網球中心開合屋蓋

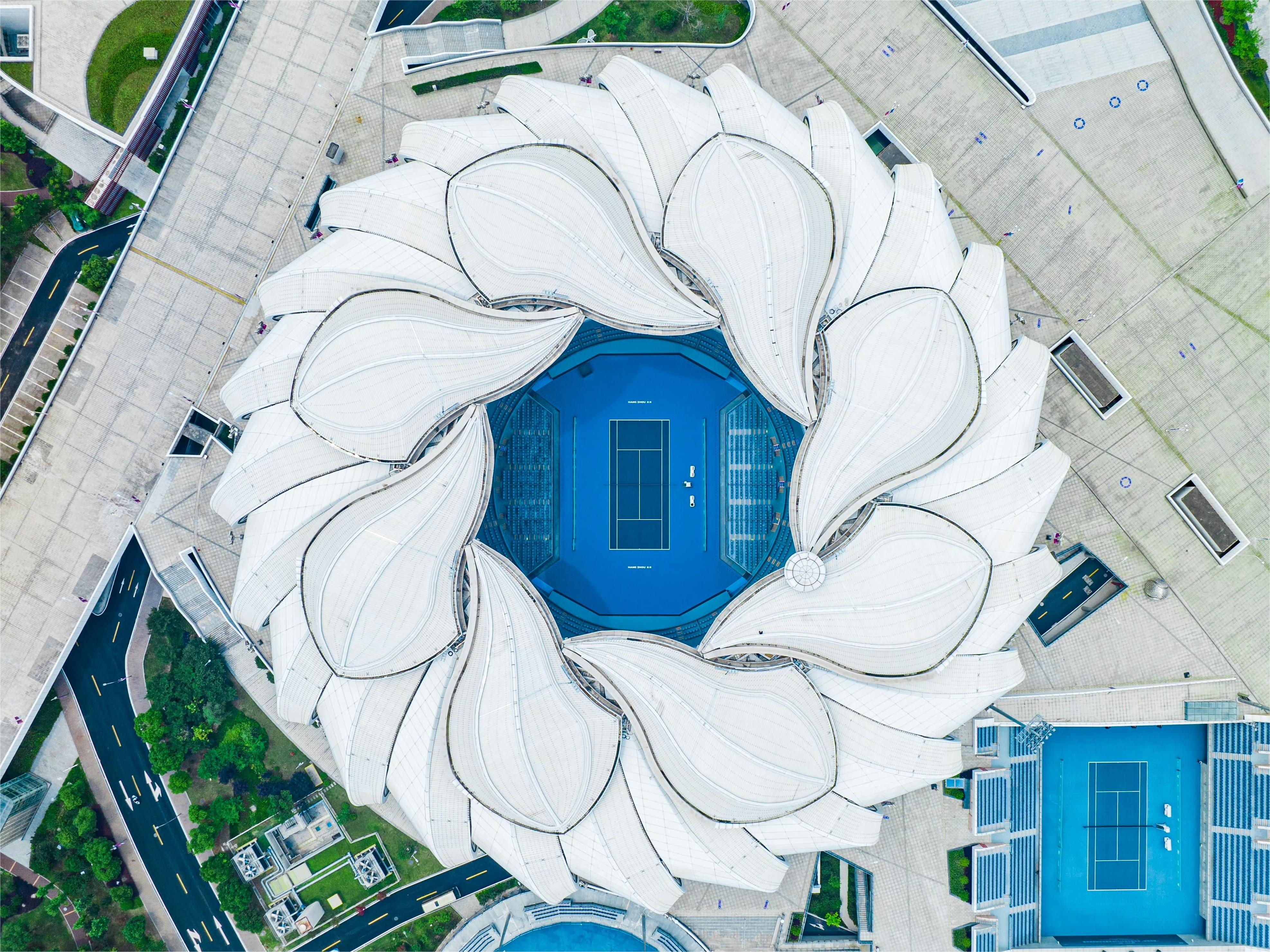

杭州奧體中心網球中心是第19屆亞運會網球項目的比賽場館,，被親切地稱為“小蓮花”,。

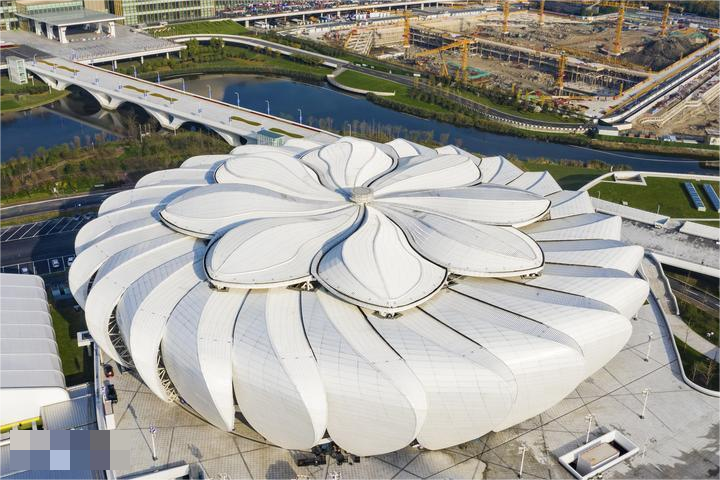

“小蓮花”采用花型設計，下半部分有24片固定花瓣，頂部有8片活動花瓣,。“小蓮花”具備“旋轉開閉屋蓋功能”，根據比賽需要和天氣情況,，這些頂部的花瓣是可以旋轉開合的,。

金東高科技術團隊承擔了“小蓮花”旋轉開閉屋蓋的設計研發和供貨安裝以及技術服務等工作。

結構體系：“小蓮花”下半部分外圍由24片固定“花瓣”組成,，中心開口直徑60m,；頂部屋頂（約+30.5m 標高）由8片會旋轉的“花瓣”構成，每片外形尺寸約45m×25m×6m,，8個花瓣形活動屋蓋通過軌道梁及臺車系統坐落在固定“花瓣”上,。

開啟方式：采用水平旋轉移動方式，8片相同的花瓣形活動屋蓋進行45°同步旋轉動作,，實現活動屋蓋的開啟和閉合,。整個過程時間可調，最快約15分鐘,。

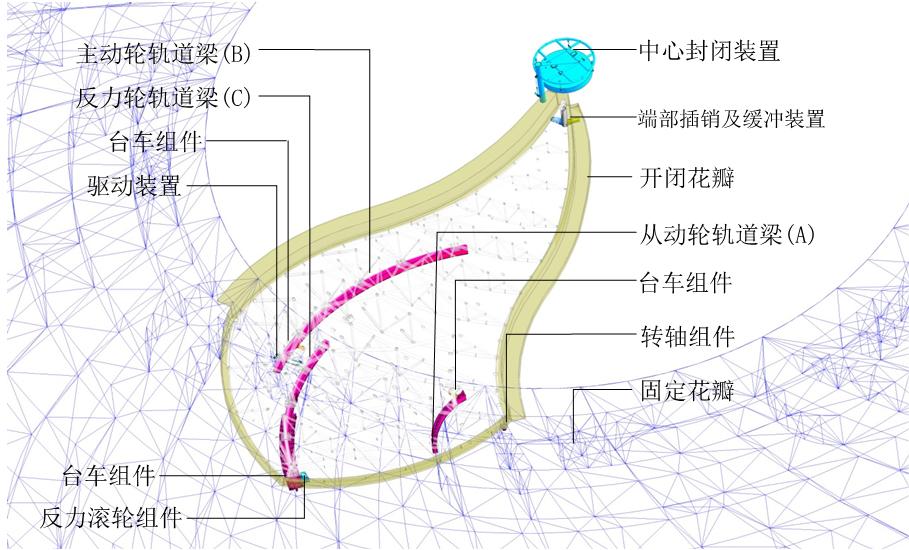

機械設備：機械裝置共有8套,，每套包括：1套中心轉軸、3套軌道梁,、1套驅動裝置,、3套臺車組件、1套反力滾輪,、1套端部插銷及緩沖裝置,，8片活動屋蓋共用1套屋蓋中心封閉裝置。驅動裝置底座采用隨動補償機構,，能夠補償軌道梁徑向跳動誤差,。減速機輸出軸為花鍵軸，允許驅動鏈輪沿著軸線上下移動,，以補償鏈條安裝誤差,。

控制系統：分布式控制系統,，增量+絕對值編碼器閉環控制，保證8片活動屋蓋同步控制的位置精度和可靠性,。 安全可靠性：活動屋蓋在打開和閉合兩個位置,，均有鎖定裝置和機械限位裝置。反力滾輪與安全鉤起到雙重防傾翻作用,，基于光纖以太環網的PLC控制系統,，保證系統網絡的可靠性及數據處理的實時性。完備的互鎖保護,，詳盡的運行數據記錄,，確保設備安全運行和快速故障定位。

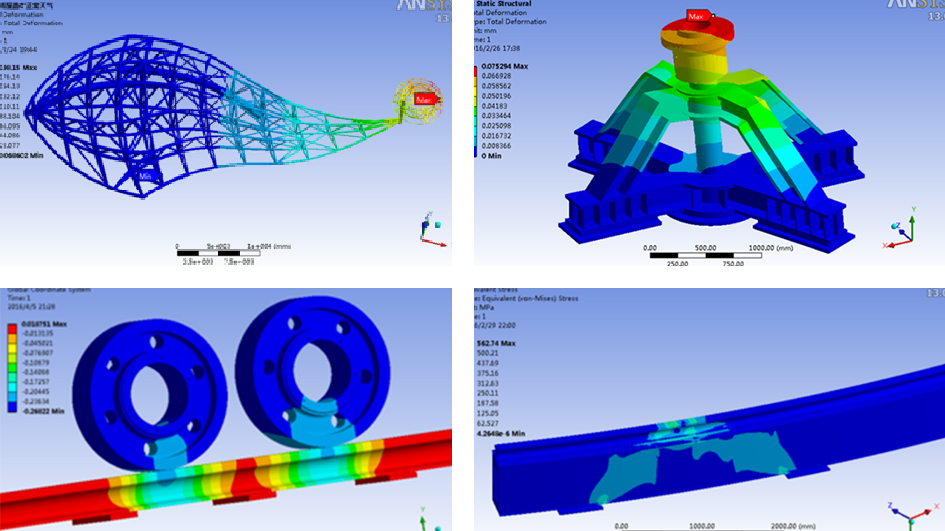

技術措施：在本項目的實施過程中,，綜合采用有限元分析,、三維動態仿真與設計、同步控制技術,、加工安裝專用工裝,、全過程質量控制等一系列措施，完成了整體結構計算分析,、機構自適應變形設計,、同步精度控制、安裝精度控制與調整,、密封排水,、各專業系統集成、安全可靠保障等若干技術重點和難題,。
